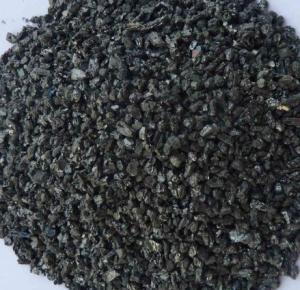

铸造增碳剂

包装：单层125kg编织袋单层包装或外套吨袋编织袋双层包装，详细可接受客户实际要求定制，我司常规包装规格一般都是有现货的，如包装、粒度等特殊请咨询时说明，需要提前预定生产。

二、使用方法

1、炉内投入法

A 分散加入法：按配比或者碳当量要求，随炉料加入电炉中下部位置，一层金属料，一层增碳剂。增碳剂熔化时不打渣。

B 集中加入法：炉料只熔化一部分。在熔化的铁液温度较低的情况下，全部增碳剂一次性加入铁液中，同时用固体炉料将其压入铁液中。

2、炉外增碳法

A 包内喷石墨粉：喷石墨粉增碳，一般采用氮气做载体，但在工业生产条件下，用压缩空气更方便，而且压缩空气中的氧燃烧产生CO,化学反应热可补偿部分温降，而且CO的还原气氛利于改善增碳效果。

B 出铁时加入：粒度为0.5-1.0mm增碳剂放到包内或从铁槽随流冲入，出完铁液后充分搅拌。

3、增碳剂在感应电炉内增碳的正确使用方法

1.使用5T以上的电炉,原料单一稳定，我们推荐分散加入法。根据含碳量的要求，按配料比，将增碳剂与金属炉料随各批料一同加入电炉中下部位，一层金属炉料一层增碳剂，碳的吸收率可达90%-95%，增碳剂在熔化时不要打渣，否则易裹在废渣里，影响碳的吸收；

2.使用3T左右中频感应电炉，原料单一稳定，我们推荐集中加入法。在炉内先熔化或剩余少量铁水时，将需配加的增碳剂一次性加在铁水表面，并立即加金属炉料，将增碳剂全部压入铁水中，使增碳剂与铁水充分接触，吸收率在90%以上；

3.使用小型中频电炉,原料夹有生铁等高碳物质的,我们推荐增碳剂微调。钢/铁水熔化后，调整碳分，可以加在钢/铁水表面，通过电炉熔炼时钢（铁）水的涡流搅拌或人工搅拌使本产品溶解吸收，碳的吸收率在93%左右。

三、存储

增碳剂一般为编织袋或纸袋包装。存储须防潮。受潮后烘干，烘干温度为60-100度，烘干时间为5-10小时。

天津增碳剂生产厂家，上海增碳剂厂家，重庆增碳剂厂家，河北增碳剂厂家，河南增碳剂厂家，云南增碳剂厂家，辽宁增碳剂厂家，黑龙江增碳剂厂家， 湖南增碳剂厂家，安徽增碳剂厂家，新疆增碳剂厂家，江苏增碳剂厂家，浙江增碳剂厂家，江西增碳剂厂家，湖北增碳剂厂家，广西增碳剂厂家，甘肃增碳剂厂家，山西增碳剂厂家，陕西增碳剂厂家， 吉林增碳剂厂家， 福建增碳剂厂家，贵州增碳剂厂家，广东增碳剂厂家，青海增碳剂厂家，四川增碳剂厂家，宁夏增碳剂厂家，海南增碳剂厂家
